ミニドライエアー供給システム：DFRF-V-G2
AFRC-V-G2の特長下記ような使用に最適な簡易ドライエアー供給システムです。
エアー駆動機器の保護（結露防止）
装置供給エアーの除湿
筐体内へのドライエアーパージ
グローブボックス・デシケータへのドライエアーパージ
■DFRF-V-G2の仕様
|
注文形式 |
DFRF-V-G2 |
|
最高使用圧力 |
1.0MPa(フィルターレギュレーターで0.7MPa以下調整) |
|
圧力調整 |
0-0.7MPa調整可能(0.7MPa以下に調整) |
|
ろ過精度 |
フィルターレギュレーター：5µｍ 中空糸ラインフィルター：0.01µｍ 中空糸ラインドライヤー：0.01μｍ |
|
出口空気流量 |
0～30リットル/min(出口の絞り弁で調整) |
|
エアーパージ量 |
0.4MPa時で4.7リットル/min |
|
大気圧露点 |
-10℃前後(入口空気温度25℃の場合) |
|
配管口径 |
入口：Φ6ワンタッチ / 出口：Φ6ワンタッチ |
|
ドレン排出方法 |
フィルターレギュレーター：オートドレン方式 |
|
専用ドレンボトル |
500mL、ビニールチューブ1m添付 |
|
外形寸法 |
135mm（W）×98mm（D）×380mm（H） |
|
乾燥質量 |
約550g |
|
使用周囲温度範囲 |
5～40℃(推奨は28℃前後) |

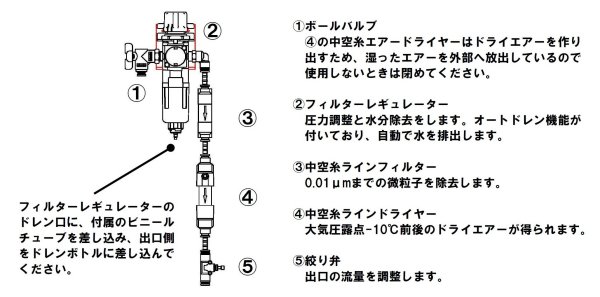

■DFRF-V-G2の各部説明
※同じ圧力下で流量を増やす(絞り弁を開放する)と、出力エアーの乾燥度は低く(悪く)なります。
※同じ圧力下で流量を減らす(絞り弁を絞る)と、出力エアーの乾燥度は高く(良く)なります。

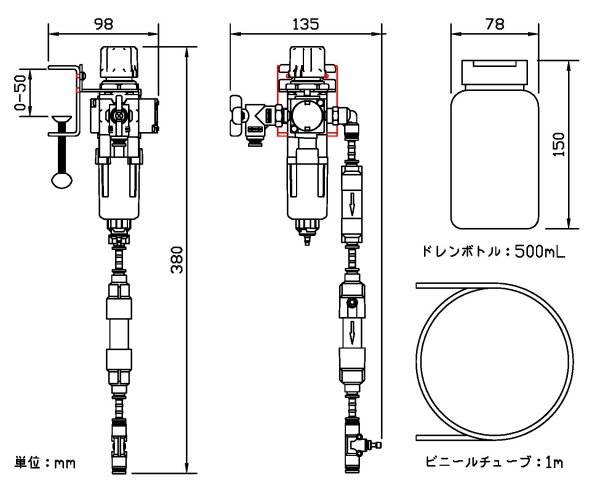

■AFRC-V-G2の外形寸法
※入口のボールバルブは取り外すことができます。取り外すとRc1/4メネジになります。

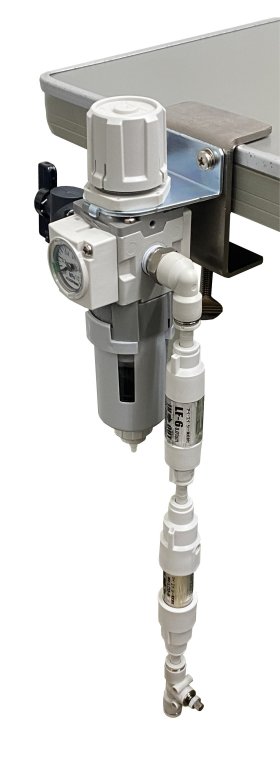

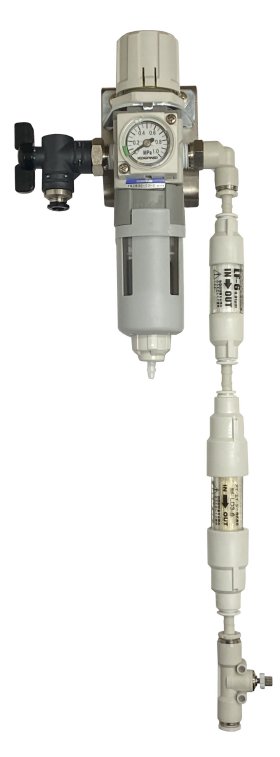

■DFRF-V-G-2の全体像 ■G金具の固定例
■付属のドレンボトルとチューブ
■下記は単品販売もしています。
■中空糸ラインフィルター(LF-6) ■中空糸ラインドライヤー(LD3-6)
