ドライエアー供給システム：AFRC-V-G2
AFRC-V-G2の特長下記ような使用に最適なドライエアー供給システムです。
エアー駆動機器の保護（結露防止）
装置供給エアーの除湿
筐体内へのドライエアーパージ
グローブボックス・デシケータへのドライエアーパージ
■AFRC-V-G2の仕様
|
注文形式 |
AFRC-V-G2 |
|
最高使用圧力 |
1.0MPa(フィルターレギュレーターで0.7MPa以下調整) |
|
圧力調整 |
0-0.7MPa調整可能(0.7MPa以下に調整) |
|
ろ過精度 |
フィルターレギュレーター：5µｍ 中空糸クリーンフィルター：0.01µｍ 中空糸エアードライヤー：0.01μｍ |
|
出口空気流量 |
0.～30リットル/min(出口の絞り弁で調整) |
|
エアーパージ量 |
0.4MPa時で3リットル/min |
|
大気圧露点 |
-5℃～-15℃(入口空気温度25℃の場合) |
|
配管口径 |
入口：Φ6ワンタッチ/出口：Φ6ワンタッチ(継手を外すとRc1/4メネジ) |
|
ドレン排出方法 |
フィルターレギュレーター：オートドレン方式 クリーンフィルター：手動方式 |
|
専用ドレンボトル |
500mL、ビニールチューブ1m添付 |
|
外形寸法 |
222mm（W）×84mm（D）×177mm（H） |
|
乾燥質量 |
約1kg |
|
使用周囲温度範囲 |
5～40℃(推奨は28℃前後) |
■AFRC-V-G2の各部説明
※同じ圧力下で流量を増やす(絞り弁を開放する)と、出力エアーの乾燥度は低く(悪く)なります。
※同じ圧力下で流量を減らす(絞り弁を絞る)と、出力エアーの乾燥度は高く(良く)なります。
■よくあるお問合せ（④中空糸エアードライヤー：NAD3-02）
前後にある穴からエアーが漏れているというお問合せをよくいただきます。これは
エアー漏れではなく、湿った空気（透過水蒸気）を外へ排出して、乾燥空気を作る
正常な動作です。圧縮空気が通過していると常時ここから排出（パージ）されます。
使用しない時は手前にボールバルブを付けて圧縮空気の通過を遮断してください。
※裏側にも同じ穴があります。
（エアーパージ量は、3L/min 0.4MPa）
※この製品はパージエアーで水分を外へ出す構造です。コンプレッサーの能力が足り
ない場合は、コンプレッサーが連続運転となり故障の原因にもなりかねませんので
お気を付けください。
|
形 式 |
使用流体 |
使用圧力範囲 |
使用温度範囲 |
出口空気流量 |
ろ過精度 |
配管口径 |
質 量 |
|
NAD3-02 |
空気 |
0.1～0.7MPa |
5～50℃ |
1～30L/min |
0.01μm |
Rc1/4 |
0.2kg |

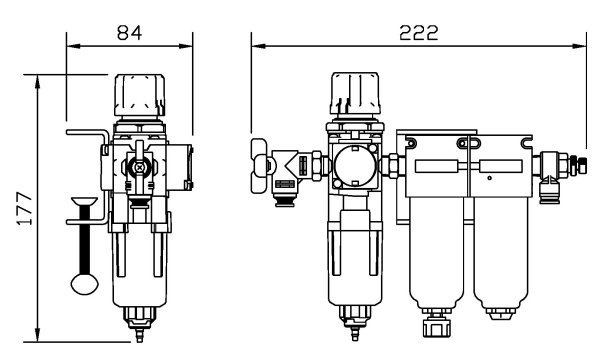

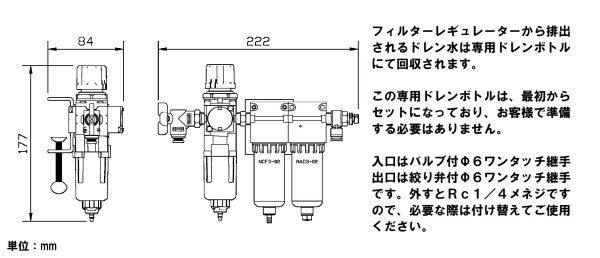

■AFRC-V-G2の外形寸法
※入口のボールバルブ／出口の絞り弁は取り外すことができます。取り外すとRc1/4メネジになります。
■Ｇ金具の固定例 ■付属のドレンボトルとチューブ1ｍ
