ドライエアー供給システム：AFRC-V-CP3
AFRC-V-CP3の特長下記ような使用に最適なドライエアー供給システムです。
エアー駆動機器の保護（結露防止）
装置供給エアーの除湿
筐体内へのドライエアーパージ
グローブボックス・デシケータへのドライエアーパージ
■AFRC-V-CP3の仕様
|
注文形式 |
AFRC-V-CP3 |
|
最高使用圧力 |
1.0MPa(フィルターレギュレーターで0.7MPa以下調整) |
|
圧力調整 |
0-0.7MPa調整可能(0.7MPa以下に調整) |
|
ろ過精度 |
フィルターレギュレーター：5µｍ 中空糸クリーンフィルター：0.01µｍ 中空糸エアードライヤー：0.01μｍ |
|
出口空気流量 |
0.～30リットル/min(出口の絞り弁で調整) |
|
エアーパージ量 |
0.4MPa時で3リットル/min |
|
大気圧露点 |
-5℃～-15℃(入口空気温度25℃の場合) |
|
配管口径 |
入口：Φ6ワンタッチ/出口：Φ6ワンタッチ(継手を外すとRc1/4メネジ) |
|
ドレン排出方法 |
フィルターレギュレーター：オートドレン方式 クリーンフィルター：手動方式 |
|
専用ドレンボトル |
500mL |
|
外形寸法 |
260mm（W）×250mm（D）×415mm（H） |
|
乾燥質量 |
約2kg |
|
使用周囲温度範囲 |
5～40℃(推奨は28℃前後) |

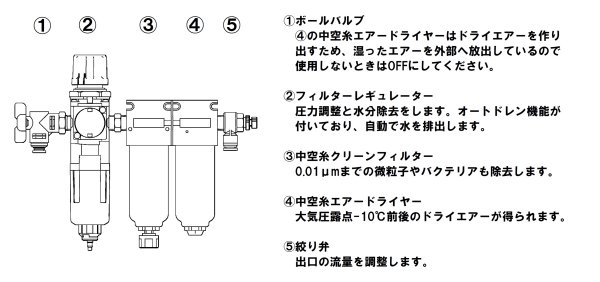

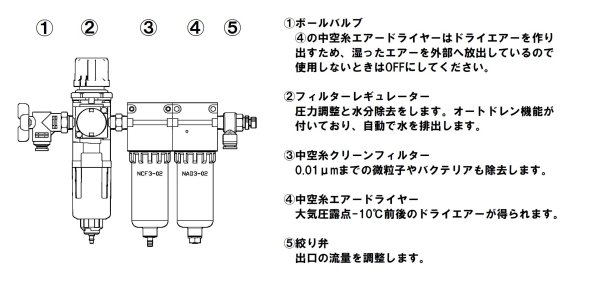

■AFRC-V-CP3の各部説明
※同じ圧力下で流量を増やす(絞り弁を開放する)と、出力エアーの乾燥度は低く(悪く)なります。
※同じ圧力下で流量を減らす(絞り弁を絞る)と、出力エアーの乾燥度は高く(良く)なります。

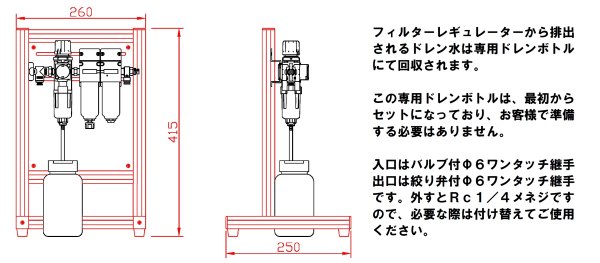

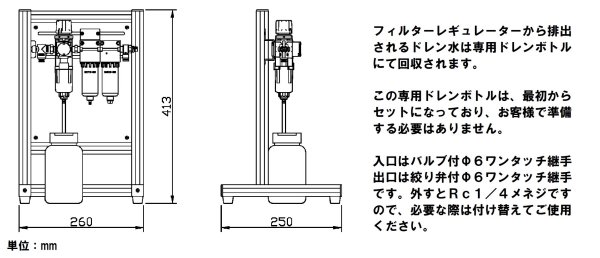

■AFRC-V-CP3の外形寸法
※入口のボールバルブ／出口の絞り弁は取り外すことができます。取り外すとRc1/4メネジになります。
